RK3566_R WiFi启动流程分析

安卓驱动

📌一、系统启动阶段：WiFi 服务在 system_server 进程中

的初始化

android/frameworks/base/services/java/com/android/server/SystemServer.java中，系统会检查设备是否支持 WiFi 功能（通过PackageManager.FEATURE_WIFI判断）。若支持，则通过mSystemServiceManager.startServiceFromJar启动两个核心服务：

WifiService（主服务，负责 WiFi 核心功能调度）
WifiScanningService（扫描服务，专门处理 WiFi 扫描逻辑）
代码片段如下：

private static final String WIFI_SERVICE_CLASS =
		"com.android.server.wifi.WifiService";

if (context.getPackageManager().hasSystemFeature(
		PackageManager.FEATURE_WIFI)) {
    // 优先启动WiFi主服务，为依赖组件提供基础
    t.traceBegin("StartWifi");
    mSystemServiceManager.startServiceFromJar(
        WIFI_SERVICE_CLASS, WIFI_APEX_SERVICE_JAR_PATH);
    t.traceEnd();
    // 启动扫描服务，处理WiFi扫描相关任务
    t.traceBegin("StartWifiScanning");
    mSystemServiceManager.startServiceFromJar(
        WIFI_SCANNING_SERVICE_CLASS, WIFI_APEX_SERVICE_JAR_PATH);
    t.traceEnd();
}

📌二、服务注册机制：将 WiFi 服务暴露给系统

WifiService启动后，需通过publishBinderService方法注册到ServiceManager，使其他组件可通过 Binder 机制调用其功能。该方法定义于android/frameworks/base/services/core/java/com/android/server/SystemService.java：

/**
 * 发布服务，使其可被其他服务和应用访问
 * @param name 服务名称（如WiFi服务对应Context.WIFI_SERVICE）
 * @param service Binder服务实例（此处为WifiServiceImpl）
 * @param allowIsolated 是否允许隔离进程访问
 * @param dumpPriority 支持的dump优先级掩码
 */
protected final void publishBinderService(String name, IBinder service,
    boolean allowIsolated, int dumpPriority) {
    ServiceManager.addService(name, service, allowIsolated, dumpPriority);
}

📌三、WifiService 与 WifiServiceImpl 的职责划分

WifiService是系统服务入口，而WifiServiceImpl是实际业务逻辑的执行者，二者通过组合模式协作：

WifiService 的初始化
android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/WifiService.java

public WifiService(Context contextBase) {
    super(contextBase);
    mWifiContext = new WifiContext(contextBase); // 创建WiFi专用上下文
    WifiInjector injector = new WifiInjector(mWifiContext); // 依赖注入器，管理WiFi组件
    WifiAsyncChannel channel = new WifiAsyncChannel(TAG); // 异步通信通道
    // 初始化核心实现类WifiServiceImpl
    mImpl = new WifiServiceImpl(mWifiContext, injector, channel);
}

服务注册触发：
WifiService在onStart阶段调用publishBinderService，将WifiServiceImpl实例注册到系统：

@Override
public void onStart() {
    Log.i(TAG, "Registering " + Context.WIFI_SERVICE);
    publishBinderService(Context.WIFI_SERVICE, mImpl); // 注册核心实现类
}

核心区别：

WifiService：系统服务的 “壳”，负责启动流程和服务注册，不处理具体业务。
WifiServiceImpl：WiFi 服务的 “大脑”，接收并处理所有应用层请求（如开关 WiFi、扫描、连接网络等）。

📌四、WifiServiceImpl 的初始化与核心依赖

WifiServiceImpl在构造时通过WifiInjector获取关键组件，奠定 WiFi 功能基础android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/WifiServiceImpl.java

public WifiServiceImpl(Context context, WifiInjector wifiInjector, AsyncChannel asyncChannel) {
    mContext = context;
    mWifiInjector = wifiInjector; // 依赖注入器，提供组件实例
    ...
    // 客户端模式管理器：负责STA（Station）模式下的连接管理
    mClientModeImpl = mWifiInjector.getClientModeImpl();
    // 活跃模式控制器：管理WiFi的多种工作模式（如STA、AP、P2P等）
    mActiveModeWarden = mWifiInjector.getActiveModeWarden();
    ...
}

关键组件作用：

WifiInjector：依赖注入工具，统一管理 WiFi 模块的对象创建和依赖关系，降低组件耦合。
WifiAsyncChannel：异步通信工具，用于跨进程 / 线程的消息传递（如与 WiFi 芯片驱动交互）。
ClientModeImpl：处理 STA 模式（设备作为客户端连接其他 WiFi）的核心逻辑。
ActiveModeWarden：协调 WiFi 的多种工作模式（如同时开启 STA 和热点时的资源分配）。

📌五、点击 WiFi 开关后的事件流转（从 UI 到服务层）

当用户在设置界面点击 WiFi 开关，系统通过 WifiManager.setWifiEnabled(boolean) 接口触发 WiFi 状态变更。该调用通过 AIDL 机制传递至 WifiServiceImpl，并在其中完成权限校验与状态切换：
android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/WifiServiceImpl.java

@Override
public synchronized boolean setWifiEnabled(String packageName, boolean enable) {
    // 权限校验：是否具备修改 WiFi 状态的权限
    if (enforceChangePermission(packageName) != MODE_ALLOWED) return false;
    boolean isPrivileged = isPrivileged(Binder.getCallingPid(), Binder.getCallingUid());

    // 非特权应用的限制条件
    if (!isPrivileged && !isDeviceOrProfileOwner(...) && !mWifiPermissionsUtil.isTargetSdkLessThan(...) && !isSystem(...)) {
        mLog.info("setWifiEnabled not allowed for uid=%").c(Binder.getCallingUid()).flush();
        return false;
    }

    // 飞行模式下限制 WiFi 开关
    if (mSettingsStore.isAirplaneModeOn() && !isPrivileged) {
        mLog.err("setWifiEnabled in Airplane mode: only Settings can toggle wifi").flush();
        return false;
    }

    // 热点开启时限制 WiFi 开关
    if (!isPrivileged && mTetheredSoftApTracker.getState() == WIFI_AP_STATE_ENABLED) {
        mLog.err("setWifiEnabled with SoftAp enabled: only Settings can toggle wifi").flush();
        return false;
    }

    // 日志记录与状态处理
    mLog.info("setWifiEnabled package=% uid=% enable=%").c(packageName).c(Binder.getCallingUid()).c(enable).flush();
    long ident = Binder.clearCallingIdentity();
    try {
        if (!mSettingsStore.handleWifiToggled(enable)) return true;
    } finally {
        Binder.restoreCallingIdentity(ident);
    }

    // 记录用户行为指标
    if (mWifiPermissionsUtil.checkNetworkSettingsPermission(Binder.getCallingUid())) {
        if (enable) {
            mWifiMetrics.logUserActionEvent(UserActionEvent.EVENT_TOGGLE_WIFI_ON);
        } else {
            WifiInfo wifiInfo = mClientModeImpl.syncRequestConnectionInfo();
            mWifiMetrics.logUserActionEvent(UserActionEvent.EVENT_TOGGLE_WIFI_OFF,
                wifiInfo == null ? -1 : wifiInfo.getNetworkId());
        }
    }

    mWifiMetrics.incrementNumWifiToggles(isPrivileged, enable);

    // 通知状态机：WiFi 开关已触发
    mActiveModeWarden.wifiToggled();
    return true;
}

小结：

权限控制非常严格，确保只有系统级或特权应用能在特定状态下切换 WiFi。
状态变更最终通过 ActiveModeWarden.wifiToggled() 进入 WiFi 状态机流程。

📌六、ActiveModeWarden 与 WiFi 状态机的联动机制

ActiveModeWarden 是 WiFi 模式调度的核心组件，负责协调 STA（客户端）、SoftAP（热点）、P2P 等模式的切换。其 wifiToggled() 方法是 WiFi 状态变更的入口：

//android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/ActiveModeWarden.java
public void wifiToggled() {
    mWifiController.sendMessage(WifiController.CMD_WIFI_TOGGLED);
}

状态机初始化流程
WifiServiceImpl有下面三个状态：

在 WifiServiceImpl 启动阶段，ActiveModeWarden.start() 会根据当前设置初始化状态机：

//android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/ActiveModeWarden.java
public void start() {
    if (shouldEnableSta()) {
        startClientModeManager();
        setInitialState(mEnabledState);
    } else {
        setInitialState(mDisabledState);
    }
}

private boolean shouldEnableSta() {
    return mSettingsStore.isWifiToggleEnabled() || checkScanOnlyModeAvailable();
}

若 WiFi 开关为开启或允许扫描模式，则进入 mEnabledState。
否则进入 mDisabledState，等待用户触发。

CMD_WIFI_TOGGLED 消息处理逻辑
当状态机处于 mDisabledState 且收到 CMD_WIFI_TOGGLED 消息时，会尝试启动 STA 模式：

//android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/ActiveModeWarden.java
case CMD_WIFI_TOGGLED:
    if (shouldEnableSta()) {
        startClientModeManager();
        transitionTo(mEnabledState);
    }
    break;

启动 ClientModeManager
startClientModeManager() 方法创建并启动 STA 模式管理器：

//android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/ActiveModeWarden.java
private boolean startClientModeManager() {
    ClientListener listener = new ClientListener();
    ClientModeManager manager = mWifiInjector.makeClientModeManager(listener);
    listener.setActiveModeManager(manager);
    manager.start();

    if (!switchClientModeManagerRole(manager)) return false;

    mActiveModeManagers.add(manager);
    return true;
}

组件说明：

ClientModeManager：负责 STA 模式的生命周期管理。
ClientListener：监听器，用于接收状态变更回调。
switchClientModeManagerRole()：切换角色（如主连接 vs 辅助连接）。

📌七、WifiController 状态机响应 WiFi 开关事件

当 ActiveModeWarden 决定启动 STA（Station）模式后，会执行 startClientModeManager()，核心动作是创建 ClientModeManager 实例，并开始切换到对应角色（如 ROLE_CLIENT_PRIMARY 或 ROLE_CLIENT_SCAN_ONLY）。

ClientModeManager 创建时，初始化自己的内部状态机
在构造函数中会创建一个 ClientModeStateMachine，用于管理 WiFi 客户端模式的生命周期

//android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/ClientModeManager.java
ClientModeManager(...) {
     ...
    mStateMachine = new ClientModeStateMachine(looper);
	mDeferStopHandler = new DeferStopHandler(TAG, looper);
	...
}

start() → 设置默认角色为 “扫描模式” + 启动状态机
ClientModeManager 的 start() 方法会先设置目标模式为扫描-only，然后把 CMD_START 发送到状态机

//android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/ClientModeManager.java
public void start() {
     mTargetRole = ROLE_CLIENT_SCAN_ONLY;  // 默认只是扫描模式
     mStateMachine.sendMessage(ClientModeStateMachine.CMD_START);
}

此时，仅启动了状态机，还没有真正进入“连接热点”的模式。

ClientModeStateMachine 的状态结构 & 初始状态

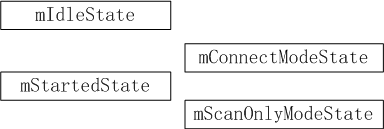

ClientModeStateMachine 内部定义了 4 个状态：

//android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/ClientModeManager.java
ClientModeStateMachine(Looper looper) {
    addState(mIdleState);
	addState(mStartedState);
	addState(mScanOnlyModeState, mStartedState);
	addState(mConnectModeState, mStartedState);
	setInitialState(mIdleState);
	start();   // 启动状态机
	}

状态解释

mIdleState：WiFi 功能未启动

mStartedState：已进入 Client 模式，但不确定是 Scan-only 还是 Connect

mScanOnlyModeState：仅用于扫描，不允许连接 AP

mConnectModeState：设备可以开始连接 WiFi AP（真正 STA 模式）

ActiveModeWarden 调用 switchClientModeManagerRole() 触发角色切换
当 WiFi 开关打开时，ActiveModeWarden 会判断是扫描-only还是真正连接模式，并调用 setRole() 推动状态机切换角色

//android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/ActiveModeWarden.java
private boolean switchClientModeManagerRole(ClientModeManager modeManager) {
    if (mSettingsStore.isWifiToggleEnabled()) {
        modeManager.setRole(ROLE_CLIENT_PRIMARY); // 打开 WiFi → STA 模式
    } else if (checkScanOnlyModeAvailable()) {
        modeManager.setRole(ROLE_CLIENT_SCAN_ONLY);
    }
}

setRole() 发送消息给状态机执行模式切换

//android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/ClientModeManager.java
public void setRole(@Role int role) {
	Preconditions.checkState(CLIENT_ROLES.contains(role));
	if (role == ROLE_CLIENT_SCAN_ONLY) {
		mTargetRole = role;
		// Switch client mode manager to scan only mode.
		mStateMachine.sendMessage(ClientModeStateMachine.CMD_SWITCH_TO_SCAN_ONLY_MODE);
	} else if (CLIENT_CONNECTIVITY_ROLES.contains(role)) {
		mTargetRole = role;
		// Switch client mode manager to connect mode.
		mStateMachine.sendMessage(ClientModeStateMachine.CMD_SWITCH_TO_CONNECT_MODE, role);
	}
}

当收到 CMD_SWITCH_TO_CONNECT_MODE 时，状态机会从 ScanOnlyMode 或 Idle 切入 ConnectModeState，真正启动 STA 连接流程。

小结
ActiveModeWarden 负责“决定模式”，ClientModeManager 负责“执行模式”，ClientModeStateMachine 负责“把模式跑起来”。
到这里 WiFiController 状态机完成 Disabled → Enabled 状态跳转，WiFiController 在 DisabledState 处理完 CMD_WIFI_TOGGLED 后退出，进入 EnabledState，系统保持 WiFi 打开，等待连接。

📌八、ClientModeStateMachine 对初始化消息的处理流程

从上流程可知，“ClientModeStateMachine.CMD_START”和“ClientModeStateMachine.CMD_SWITCH_TO_CONNECT_MODE”两条消息还处于待处理状态。
在ClientModeStateMachine类构造函数可知，状态机初始状态为mIdleState，此时，将执行IdleState.enter()方法进入该状态，并开始处理CMD_START消息。

private class IdleState extends State {

... ... ... ...

case CMD_START:

// Always start in scan mode first.

mClientInterfaceName =mWifiNative.setupInterfaceForClientInScanMode(

mWifiNativeInterfaceCallback);

if (TextUtils.isEmpty(mClientInterfaceName)) {

Log.e(TAG, "Failed to create ClientInterface. Sit in Idle");

mModeListener.onStartFailure();

break;

}

transitionTo(mScanOnlyModeState);

break;

... ... ... ...

在处理CMD_START消息时，将调用WifiNative类中setupInterfaceForClientInScanMode()方法。

📌九、WifiNative 接口初始化的核心实现

先看WifiNative类中该方法的实现

android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/WifiNative.java

public String setupInterfaceForClientInScanMode(

@NonNull InterfaceCallback interfaceCallback) {

synchronized (mLock) {

//startwifi 加载WiFi驱动

if (!startHal()) {

Log.e(TAG, "Failed to start Hal");

mWifiMetrics.incrementNumSetupClientInterfaceFailureDueToHal();

return null;

}

//分配对应的接口

Iface iface = mIfaceMgr.allocateIface(Iface.IFACE_TYPE_STA_FOR_SCAN);

if (iface == null) {

Log.e(TAG, "Failed to allocate new STA iface");

return null;

}

iface.externalListener = interfaceCallback;

//创建对应的station接口

iface.name = createStaIface(iface);

if (TextUtils.isEmpty(iface.name)) {

Log.e(TAG, "Failed to create iface in vendor HAL");

mIfaceMgr.removeIface(iface.id);

mWifiMetrics.incrementNumSetupClientInterfaceFailureDueToHal();

return null;

}

//设置客户端接口

if (!mWifiCondManager.setupInterfaceForClientMode(iface.name, Runnable::run,

new NormalScanEventCallback(iface.name),

new PnoScanEventCallback(iface.name))) {

Log.e(TAG, "Failed to setup iface in wificond=" + iface.name);

teardownInterface(iface.name);

mWifiMetrics.incrementNumSetupClientInterfaceFailureDueToWificond();

return null;

}

//设置接口up/down的检测通知

iface.networkObserver = new NetworkObserverInternal(iface.id);

if (!registerNetworkObserver(iface.networkObserver)) {

Log.e(TAG, "Failed to register network observer for iface=" + iface.name);

teardownInterface(iface.name);

return null;

}

//启动wpa_supplicant事件监听

mWifiMonitor.startMonitoring(iface.name);

onInterfaceStateChanged(iface, isInterfaceUp(iface.name));

//获取WiFi支持的feature

iface.featureSet = getSupportedFeatureSetInternal(iface.name);

return iface.name;

}

}

startHal方法内部调用
startHal()->startHal()->WifiVendorHal.startVendorHal()->HalDeviceManager.start()->HalDeviceManager.startWifi()
这里看下启动WiFi的方法“HalDeviceManager.startWifi()”。在这个方法中，将加载WiFi驱动。

private boolean startWifi() {

... ... ... ...

synchronized (mLock) {

try {

if (mWifi == null) {

return false;

} else {

int triedCount = 0;

//加载WiFi驱动将尝试4次，START_HAL_RETRY_TIMES=3。

while (triedCount <= START_HAL_RETRY_TIMES) {

WifiStatus status = mWifi.start();

if (status.code == WifiStatusCode.SUCCESS) {

initIWifiChipDebugListeners();

managerStatusListenerDispatch();

if (triedCount != 0) {

}

return true;

} else if (status.code == WifiStatusCode.ERROR_NOT_AVAILABLE) {

try {

Thread.sleep(START_HAL_RETRY_INTERVAL_MS);

} catch (InterruptedException ignore) {

// no-op

}

triedCount++;

} else {

// Should not retry on other failures.

Log.e(TAG, "Cannot start IWifi: " + statusString(status));

return false;

}

}

... ... ... ...

在该方法startWifi，mWifi.start()方法是启动实际加载WiFi动作的调用，这里涉及HIDL机制调用。通过获取IWifi接口对象，调用其方法。这里IWifi接口对象是IWifi.hal文件中实现。
android/hardware/interfaces/wifi/1.0/IWifi.hal在编译时，编译器会将IWifi.hal解析为IWifi.java文件,直接看该文件中的start方法实现即可。

android/out/soong//.intermediates/hardware/interfaces/wifi/1.0/android.hardware.wifi-V1.0-java_gen_java/gen/srcs/android/hardware/wifi/V1_0/IWifi.java

public android.hardware.wifi.V1_0.WifiStatus start() throws android.os.RemoteException {

try {

... ... ... ...

mRemote.transact(3 /* start */, _hidl_request, _hidl_reply, 0 /* flags */);

_hidl_reply.verifySuccess();

_hidl_request.releaseTemporaryStorage();

return _hidl_out_status;

} finally {

_hidl_reply.release();

}

}

通过binder调用，将调用到wifi.cpp中的start()方法。

android/hardware/interfaces/wifi/1.4/default/wifi.cpp

Return<void> Wifi::start(start_cb hidl_status_cb) {

return validateAndCall(this, WifiStatusCode::ERROR_UNKNOWN,

&Wifi::startInternal, hidl_status_cb);

}

wifi.cpp->start() ==> wifi.cpp->startInternal() ==> wifi.cpp->initializeModeControllerAndLegacyHal()

==> WifiModeController->initialize() ==> DriverTool->LoadDriver()

通过调用DriverTool->LoadDriver将返回到Android framework中。下面是LoadDriver()的实现。

android/frameworks/opt/net/wifi/libwifi_hal/include/wifi_hal/driver_tool.cpp

bool DriverTool::LoadDriver() {

return ::wifi_load_driver() == 0;

}

在wifi_load_driver()方法中，将调用系统接口加载WiFi驱动ko。关于系统insmod接口的调用，本文不做分析。到这里，已梳理完在WifiNative类中调用的startHal()方法。

android/frameworks/opt/net/wifi/libwifi_hal/wifi_hal_common.cpp

int wifi_load_driver() {

... ... ... ...

insmod(file,args);

... ... ... ...

}

调用WifiNl80211Manager类的setupInterfaceForClientMode()方法。
该类的主要对WiFi 80211nl管理接口的封装，接口在WiFicond守护进程中呈现给WiFi框架。该类提供的接口仅使用与WiFi框架，访问权限受selinux权限保护。
setupInterfaceForClientMode()方法主要为Station模式设置接口。

android/frameworks/base/wifi/java/android/net/wifi/nl80211/WifiNl80211Manager.java

public boolean setupInterfaceForClientMode(@NonNull String ifaceName,

@NonNull @CallbackExecutor Executor executor,

@NonNull ScanEventCallback scanCallback, @NonNull ScanEventCallback pnoScanCallback) {

... ... ... ...

// Refresh Handlers

mClientInterfaces.put(ifaceName, clientInterface);

try {

IWifiScannerImpl wificondScanner = clientInterface.getWifiScannerImpl();

mWificondScanners.put(ifaceName, wificondScanner);

Binder.allowBlocking(wificondScanner.asBinder());

ScanEventHandler scanEventHandler = new ScanEventHandler(executor, scanCallback);

mScanEventHandlers.put(ifaceName, scanEventHandler);

wificondScanner.subscribeScanEvents(scanEventHandler);

PnoScanEventHandler pnoScanEventHandler = new PnoScanEventHandler(executor,

pnoScanCallback);

mPnoScanEventHandlers.put(ifaceName, pnoScanEventHandler);

wificondScanner.subscribePnoScanEvents(pnoScanEventHandler);

... ... ... ...

}

到这里，ClientModeStateMachine状态机在IdleState状态成功处理完了CMD_START消息。状态机将转到“mScanOnlyModeState”状态，将会执行以下调用流程(具体原因可查看状态机机制)。

IdleState.exit()->StartedState.enter()->StartedState.exit()->ScanOnlyModeState.enter()。

在状态转时，在StartedState.exit()中，将调用setOperationalMode方法。

public void exit() {

mClientModeImpl.setOperationalMode(ClientModeImpl.DISABLED_MODE, null);

}

📌十、ClientModeImpl 的状态机与模式管理

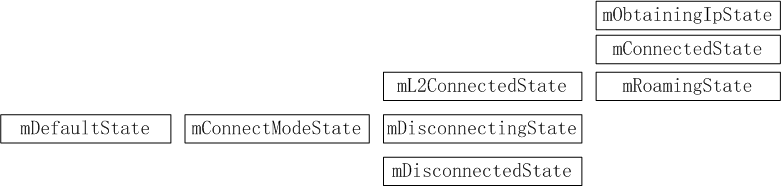

这里将触及开篇提到的ClientModeImpl类。首先看下其构造函数，除了其他对象赋值初始化外，又一个状态机将与我们见面。

android/frameworks/opt/net/wifi/service/java/com/android/server/wifi/ClientModeImpl.java

public ClientModeImpl(.......）{

super(TAG, looper);

... ... .... ....

// CHECKSTYLE:OFF IndentationCheck

addState(mDefaultState);

addState(mConnectModeState, mDefaultState);

addState(mL2ConnectedState, mConnectModeState);

addState(mObtainingIpState, mL2ConnectedState);

addState(mConnectedState, mL2ConnectedState);

addState(mRoamingState, mL2ConnectedState);

addState(mDisconnectingState, mConnectModeState);

addState(mDisconnectedState, mConnectModeState);

// CHECKSTYLE:ON IndentationCheck



setInitialState(mDefaultState);

... ... .... ....

}

public void setOperationalMode(int mode, String ifaceName) {

... ... ...

//打开WiFi mode=2，因此状态机进入到mDefaultState状态

if (mode != CONNECT_MODE) {

// we are disabling client mode... need to exit connect mode now

transitionTo(mDefaultState);

} else {

... ... ... ...

}

}

📌十一、切换到连接模式的完整流程

目前，还遗留一个消息“ClientModeStateMachine.CMD_SWITCH_TO_CONNECT_MODE”待处理。此时，轮到该消息要被处理了。
ClientModeStateMachine状态机已处于“ScanOnlyModeState”状态，接收到该消息后，在processMessage方法中并未处理，而抛给父状态“StartedState”处理。在StartedState.processMessage()方法中对该消息进行了处理。

public boolean processMessage(Message message) {

... ... ... ...

case CMD_SWITCH_TO_CONNECT_MODE:

mRole = message.arg1; // could be any one of possible connect mode roles.

//更新WiFi打开状态，发送系统广播通知。

updateConnectModeState(WifiManager.WIFI_STATE_ENABLING,

WifiManager.WIFI_STATE_DISABLED);

//切换设置clinent接口到连接模式。

if (!mWifiNative.switchClientInterfaceToConnectivityMode(

mClientInterfaceName)) {

... ... ... ...

mModeListener.onStartFailure();

break;

}

... ... ... ...

transitionTo(mConnectModeState);

break;

}

WifiNative类中，mWifiNative.switchClientInterfaceToConnectivityMode()方法

public boolean switchClientInterfaceToConnectivityMode(@NonNull String ifaceName) {

synchronized (mLock) {

... ... ... ...

//获取设置的接口

final Iface iface = mIfaceMgr.getIface(ifaceName);

if (iface == null) {

return false;

}

if (iface.type == Iface.IFACE_TYPE_STA_FOR_CONNECTIVITY) {

return true;

}

//调用启动wpa_supplicant服务进程

if (!startSupplicant()) {

teardownInterface(iface.name);

mWifiMetrics.incrementNumSetupClientInterfaceFailureDueToSupplicant();

return false;

}

//注册设置接口

if (!mSupplicantStaIfaceHal.setupIface(iface.name)) {

return false;

}

iface.type = Iface.IFACE_TYPE_STA_FOR_CONNECTIVITY;

iface.featureSet = getSupportedFeatureSetInternal(iface.name);

... ... ... ...

return true;

}

}

WifiNative.startSupplicant()->WifiNative.startAndWaitForSupplicantConnection()->
SupplicantStaIfaceHal.startDaemon()->SupplicantStaIfaceHal.startDaemon_V1_1()->
SupplicantStaIfaceHal.getSupplicantMockableV1_1()->
SupplicantStaIfaceHal.getSupplicantMockable()

这里看下getSupplicantMockable()方法，将在getService的时候启动wpa_supplicant进程。

通过HIDL调用获取wpa_supplicant服务。ISupplicant.getService(supplicantName)调用到ISupplicant.java。

protected ISupplicant getSupplicantMockable() throws RemoteException, NoSuchElementException {

synchronized (mLock) {

ISupplicant iSupplicant = ISupplicant.getService(supplicantName);

if (iSupplicant == null) {

throw new NoSuchElementException("Cannot get root service.");

}

return iSupplicant;

}

}

android/out/soong/intermediates/hardware/interfaces/wifi/supplicant/1.0/android.hardware.wifi.supplicant-V1.0-java_gen_java/gen/srcs/android/hardware/wifi/supplicant/V1_0/ISupplicant.java

public static ISupplicant getService(String serviceName) throws android.os.RemoteException {

return ISupplicant.asInterface(android.os.HwBinder.getService("android.hardware.wifi.supplicant@1.0::ISupplicant", serviceName));

}

在这个方法中将触发启动wpa_supplicant进程，这里需要注意，在manifest.xml中对其需要进行配置，运行时会将服务名称注册到hwservicemanager中。

wpa_supplicant目录下文件调用：

main.c ==> wpa_supplicant.c->wpa_supplicant_init() ==> notify.c->wpas_notify_supplicant_initialized() ==> hidl.cpp->wpas_hidl_init() ==> Hidl_manager.cpp->registerHidlService()

int HidlManager::registerHidlService(struct wpa_global *global)

{

// Create the main hidl service object and register it.

supplicant_object_ = new Supplicant(global);

if (supplicant_object_->registerAsService("wpa_supplicant") != android::NO_ERROR) {

return 1;

}

return 0;

}

📁附言

概念

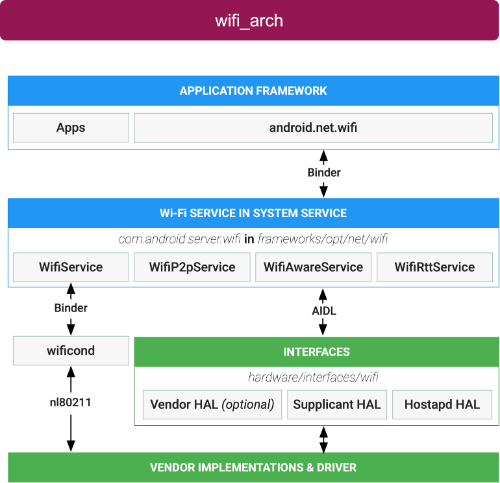

Android WLAN 架构
AP、STA

AP（Access Point）模式：热点，发送WiFi
STA（Station）模式：连接WiFi的客户端

mac80211、cfg80211和nl80211

mac80211：是一个Linux内核子系统，是驱动开发者可用于为SoftMAC无线设备写驱动的框架。mac80211在内核空间实现STA模式，在用户空间实现AP模式（hostapd）。
cfg80211：用于对无线设备进行配置管理，与FullMAC，mac80211和nl80211一起工作。
nl80211：用于对无线设备进行配置管理，它是一个基本Netlink的用户态协议。

参考文章

如果觉得文章对你有用，请随意赞赏

RK3566_R WiFi启动流程分析

https://luciusxu.cn/archives/rk3566_r-wifiqi-dong-liu-cheng-fen-xi

作者

lucius

发布于

2025-11-05

更新于

2025-11-05

许可协议

CC BY 4.0
