RK3566_R蓝牙驱动

安卓驱动

RTL8821CU

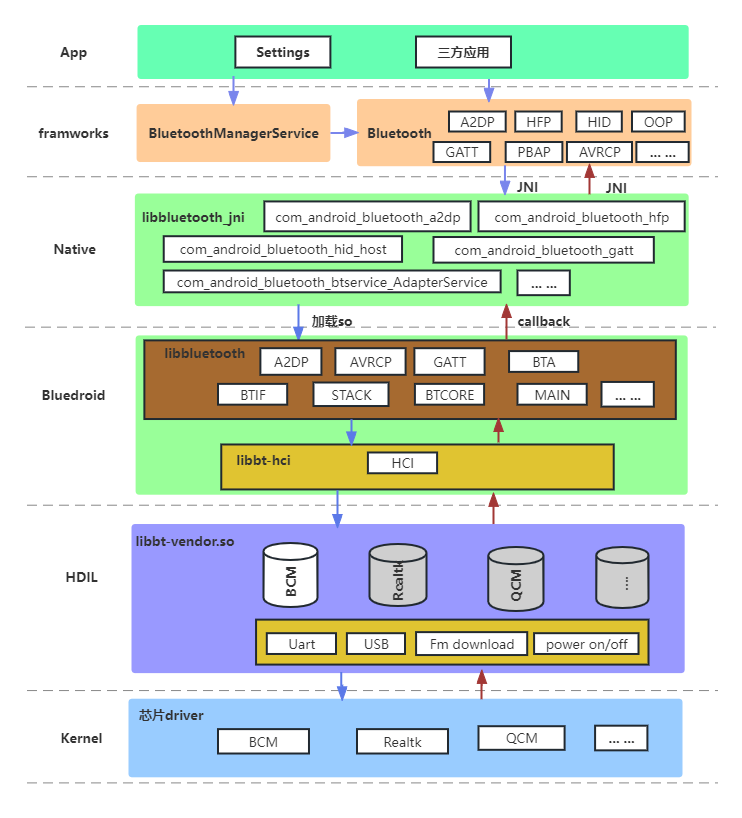

一、蓝牙的架构

Android4.2 之后采用 bluedroid 作为协议；整体由 bluetooth.apk，bluedroid，libbt-vendor 三个部分组成。

bluetooth.apk：作为蓝牙服务进程，通过 libblueooth_jni 层获取bluetooth*.default.so 提供的bt_interface_t 控制接口并状态与数据回调注册到bluetooth*.default.so；完成对蓝牙模块的控制与数据接收；
libbluetooth：主要是bluedroid的蓝牙协议栈的具体实现，向下调用libbt-hci的接口加载**libbt-vendor；**向上供libblueooth_jni的回调；
libbt-vendor：完成对蓝牙模块硬件初始化与控制（物理通讯接口初始化，固件下载，供电控制）RK平台通过判断wifi+Bt模块的type，在libbuetooth_jni层选择加载不同适配厂商协议栈；并在libbt-hci中根据模块类型加载不同厂家模块的libbt-vendor.so，完成动态适配模块。

RK 平台通过判断模块的 type，在 libbuetooth_jni 层选择加载不同适配厂商协议栈；并在 libbt-hci 中根据模块类型加载不同厂家模块的 libbt-vendor*.so，完成动态适配模块。

二、适配USB蓝牙模块（RTL8821CU）

$PROJECT_TOP/kernel/drivers/bluetooth/rtk_btusb.c

    49  static patch_info fw_patch_table[] = {
    50  /* { vid, pid, lmp_sub_default, lmp_sub, everion, mp_fw_name, fw_name, config_name, fw_cache, fw_len, mac_offset } */
    51  { 0x0BDA, 0x1724, 0x1200, 0, 0, "mp_rtl8723a_fw", "rtl8723a_fw", "rtl8723a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723A */
    52  { 0x0BDA, 0x8723, 0x1200, 0, 0, "mp_rtl8723a_fw", "rtl8723a_fw", "rtl8723a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* 8723AE */
    53  { 0x0BDA, 0xA723, 0x1200, 0, 0, "mp_rtl8723a_fw", "rtl8723a_fw", "rtl8723a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* 8723AE for LI */
    54  { 0x0BDA, 0x0723, 0x1200, 0, 0, "mp_rtl8723a_fw", "rtl8723a_fw", "rtl8723a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* 8723AE */
    55  { 0x13D3, 0x3394, 0x1200, 0, 0, "mp_rtl8723a_fw", "rtl8723a_fw", "rtl8723a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* 8723AE for Azurewave*/

    56  { 0x0BDA, 0x0724, 0x1200, 0, 0, "mp_rtl8723a_fw", "rtl8723a_fw", "rtl8723a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* 8723AU */
    57  { 0x0BDA, 0x8725, 0x1200, 0, 0, "mp_rtl8723a_fw", "rtl8723a_fw", "rtl8723a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* 8723AU */
    58  { 0x0BDA, 0x872A, 0x1200, 0, 0, "mp_rtl8723a_fw", "rtl8723a_fw", "rtl8723a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* 8723AU */
    59  { 0x0BDA, 0x872B, 0x1200, 0, 0, "mp_rtl8723a_fw", "rtl8723a_fw", "rtl8723a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* 8723AU */

    60  { 0x0BDA, 0xb720, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723bu_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BU */
    61  { 0x0BDA, 0xb72A, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723bu_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BU */
    62  { 0x0BDA, 0xb728, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE for LC */
    63  { 0x0BDA, 0xb723, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE */
    64  { 0x0BDA, 0xb72B, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE */
    65  { 0x0BDA, 0xb001, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE for HP */
    66  { 0x0BDA, 0xb002, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE */
    67  { 0x0BDA, 0xb003, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE */
    68  { 0x0BDA, 0xb004, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE */
    69  { 0x0BDA, 0xb005, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE */

    70  { 0x13D3, 0x3410, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE for Azurewave */
    71  { 0x13D3, 0x3416, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE for Azurewave */
    72  { 0x13D3, 0x3459, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE for Azurewave */
    73  { 0x0489, 0xE085, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE for Foxconn */
    74  { 0x0489, 0xE08B, 0x8723, 0, 0, "mp_rtl8723b_fw", "rtl8723b_fw", "rtl8723b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8723BE for Foxconn */

    75  { 0x0BDA, 0x2850, 0x8761, 0, 0, "mp_rtl8761a_fw", "rtl8761au_fw", "rtl8761a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8761AU */
    76  { 0x0BDA, 0xA761, 0x8761, 0, 0, "mp_rtl8761a_fw", "rtl8761au_fw", "rtl8761a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8761AU only */
    77  { 0x0BDA, 0x818B, 0x8761, 0, 0, "mp_rtl8761a_fw", "rtl8761aw8192eu_fw", "rtl8761aw8192eu_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8761AW + 8192EU */
    78  { 0x0BDA, 0x818C, 0x8761, 0, 0, "mp_rtl8761a_fw", "rtl8761aw8192eu_fw", "rtl8761aw8192eu_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8761AW + 8192EU */
    79  { 0x0BDA, 0x8760, 0x8761, 0, 0, "mp_rtl8761a_fw", "rtl8761au8192ee_fw", "rtl8761a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8761AU + 8192EE */
    80  { 0x0BDA, 0xB761, 0x8761, 0, 0, "mp_rtl8761a_fw", "rtl8761au_fw", "rtl8761a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8761AUV only */
    81  { 0x0BDA, 0x8761, 0x8761, 0, 0, "mp_rtl8761a_fw", "rtl8761au8192ee_fw", "rtl8761a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8761AU + 8192EE for LI */
    82  { 0x0BDA, 0x8A60, 0x8761, 0, 0, "mp_rtl8761a_fw", "rtl8761au8812ae_fw", "rtl8761a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8761AU + 8812AE */

    83  { 0x0BDA, 0x8821, 0x8821, 0, 0, "mp_rtl8821a_fw", "rtl8821a_fw", "rtl8821a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8821AE */
    84  { 0x0BDA, 0x0821, 0x8821, 0, 0, "mp_rtl8821a_fw", "rtl8821a_fw", "rtl8821a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8821AE */
    85  { 0x0BDA, 0x0823, 0x8821, 0, 0, "mp_rtl8821a_fw", "rtl8821a_fw", "rtl8821a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8821AU */
    86  { 0x13D3, 0x3414, 0x8821, 0, 0, "mp_rtl8821a_fw", "rtl8821a_fw", "rtl8821a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8821AE */
    87  { 0x13D3, 0x3458, 0x8821, 0, 0, "mp_rtl8821a_fw", "rtl8821a_fw", "rtl8821a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8821AE */
    88  { 0x13D3, 0x3461, 0x8821, 0, 0, "mp_rtl8821a_fw", "rtl8821a_fw", "rtl8821a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8821AE */
    89  { 0x13D3, 0x3462, 0x8821, 0, 0, "mp_rtl8821a_fw", "rtl8821a_fw", "rtl8821a_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_1_2, MAX_PATCH_SIZE_24K}, /* RTL8821AE */

    90  { 0x0BDA, 0xB822, 0x8822, 0, 0, "mp_rtl8822b_fw", "rtl8822b_fw", "rtl8822b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_3PLUS, MAX_PATCH_SIZE_24K}, /* RTL8822BE */
    91  { 0x0BDA, 0xB82C, 0x8822, 0, 0, "mp_rtl8822b_fw", "rtl8822b_fw", "rtl8822b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_3PLUS, MAX_PATCH_SIZE_24K}, /* RTL8822BU */
    92  { 0x0BDA, 0xB023, 0x8822, 0, 0, "mp_rtl8822b_fw", "rtl8822b_fw", "rtl8822b_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_3PLUS, MAX_PATCH_SIZE_24K}, /* RTL8822BE */
    93  { 0x0BDA, 0xB703, 0x8703, 0, 0, "mp_rtl8723c_fw", "rtl8723c_fw", "rtl8723c_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_3PLUS, MAX_PATCH_SIZE_24K}, /* RTL8723CU */
    94  /* todo: RTL8703BU */

    95  { 0x0BDA, 0xD723, 0x8723, 0, 0, "mp_rtl8723d_fw", "rtl8723d_fw", "rtl8723d_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_3PLUS, MAX_PATCH_SIZE_40K}, /* RTL8723DU */
    96  { 0x0BDA, 0xD720, 0x8723, 0, 0, "mp_rtl8723d_fw", "rtl8723d_fw", "rtl8723d_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_3PLUS, MAX_PATCH_SIZE_40K}, /* RTL8723DE */
    97  { 0x0BDA, 0xB820, 0x8821, 0, 0, "mp_rtl8821c_fw", "rtl8821c_fw", "rtl8821c_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_3PLUS, MAX_PATCH_SIZE_40K}, /* RTL8821CU */
    98  { 0x0BDA, 0xC820, 0x8821, 0, 0, "mp_rtl8821c_fw", "rtl8821c_fw", "rtl8821c_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_3PLUS, MAX_PATCH_SIZE_40K}, /* RTL8821CU */
    99  { 0x0BDA, 0xC821, 0x8821, 0, 0, "mp_rtl8821c_fw", "rtl8821c_fw", "rtl8821c_config", NULL, 0 ,CONFIG_MAC_OFFSET_GEN_3PLUS, MAX_PATCH_SIZE_40K}, /* RTL8821CE */
   100  /* todo: RTL8703CU */

   101  /* NOTE: must append patch entries above the null entry */
   102  { 0, 0, 0, 0, 0, NULL, NULL, NULL, NULL, 0, 0 }
   103  };

rtl8821c_fw.bin 和 rtl8821c_config 是 Realtek RTL8821CU 蓝牙功能所必须的固件文件

`rtl8821c_fw和rtl8821c_config`

1. `rtl8821c_fw（或rtl8821c_fw.bin）`

用途：RTL8821CU 蓝牙芯片在启动时会加载的主固件。
作用：驱动蓝牙 HCI 协议栈运行，比如设备发现、配对、音频传输（A2DP/HFP）等。
加载方式：由内核中的 rtk_btusb 驱动通过 request_firmware() 加载进芯片。
典型路径：
- Android：/vendor/firmware/rtlbt/rtl8821c_fw.bin 或 /vendor/etc/firmware/
- Linux：/lib/firmware/rtlbt/rtl8821c_fw.bin

2. `rtl8821c_config`（或 `rtl8821c_config.bin`）

用途：提供蓝牙芯片的硬件配置参数，比如：
- UART 波特率
- 天线增益
- MAC 地址（有时）
格式：通常是二进制结构，由 Realtek 提供工具生成或裁剪。
加载方式：也通过 request_firmware()，一般先加载 config，再加载 fw.bin。
典型路径：
- Android：/vendor/firmware/rtlbt/rtl8821c_config
- Linux：/lib/firmware/rtlbt/rtl8821c_config

3. 是否必须？

文件名	是否必须	缺失后表现
rtl8821c_fw.bin	✅ 是	蓝牙设备根本无法初始化
rtl8821c_config	✅ 是	初始化失败、MAC异常、波特率错误等

4. 如何获取？

4.1. Realtek 官方代码仓库提取

4.2. 从友商安卓 SDK 里提取

某些安卓平台可能已有（比如全志、瑞芯微、友善之臂等 SDK）：

find vendor/ -name "rtl8821c*"

RK3566的安卓11SDK里包含这两个文件，分别位于

$PROJECT_TOP/hardware/realtek/rtkbt/vendor/firmware/rtl8821c_fw
$PROJECT_TOP/hardware/realtek/rtkbt/vendor/firmware/rtl8821c_config

`rtk_btusb.ko`

1. 简介

rtk_btusb.ko 是 Realtek 官方为其蓝牙芯片（包括 RTL8821CU）提供的 蓝牙 USB 驱动内核模块，它是蓝牙功能能否正常工作的核心驱动之一。

项目	内容
驱动名称	`rtk_btusb`
类型	内核模块（`.ko`）
作用	支持 Realtek USB 接口的蓝牙芯片（如 RTL8821CU、8822BU 等）
接口协议	USB + HCI（Host Controller Interface）
支持功能	蓝牙基本协议、BLE（低功耗）、A2DP 音频、HID 键盘鼠标、SCO 电话等

2. 它具体做了什么？

当系统检测到 USB 设备 VID/PID 对应 Realtek 蓝牙芯片时：

2.1 rtk_btusb 驱动加载

比如检测到 0bda:c821（RTL8821CU 的 PID/VID）

2.2. 加载 config 与 firmware

驱动会执行：

request_firmware("rtl8821c_config", ...)
request_firmware("rtl8821c_fw.bin", ...)

这两个文件必须存在于 /vendor/firmware/rtlbt/ 或类似路径。

2.3. 初始化蓝牙控制器

配置波特率、MAC 地址、USB 端点等硬件参数
启动控制器工作模式，进入 HCI Ready 状态

2.4. 注册为 HCI 设备

被内核识别为 /sys/class/bluetooth/hci0
用户空间可以通过 bluetoothd、hcitool 等工具操作蓝牙

3. 驱动加载成功后会看到什么？

使用 dmesg 可以看到：

[   10.321] Bluetooth: rtk_btusb: Realtek Bluetooth USB driver loaded
[   10.322] Bluetooth: rtk_btusb: rtl8821cu found at USB port 2-1
[   10.323] Bluetooth: rtk_btusb: Loading firmware rtlbt/rtl8821c_fw.bin
[   10.324] Bluetooth: HCI device registered (hci0)

还会看到 /dev 下的蓝牙设备，或者：

hciconfig
# 输出：
hci0: Type: Primary  Bus: USB
      BD Address: XX:XX:XX:XX:XX:XX  ACL MTU: 1021:5  SCO MTU: 255:12
      UP RUNNING PSCAN

4. 注意

rtk_btusb.ko 通常放在：
```
/vendor/lib/modules/rtk_btusb.ko
```
并在 init.rc 中用 insmod 加载，例如：
```
insmod /vendor/lib/modules/rtk_btusb.ko
```
必须配合 firmware 文件使用，否则会报错或蓝牙功能缺失。

5. 总结

作用	必须组件
初始化蓝牙控制器	`rtk_btusb.ko`
蓝牙工作	`rtl8821c_config` + `rtl8821c_fw.bin`
